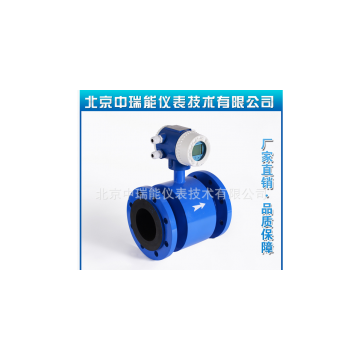

                                                                             ZRN-LDC分体式电磁流量计

　ZRN-LDC分体式电磁流量计按仪表类型可分为三类：

　　■一体型电磁流量计：转换器与传感器直接连接，适用于现场显示

　　■分体型电磁流量计：转换器与传感器通过信号线连接，适用于现场测量环境差，要求异地显示的现场

　　■插入型：管道开孔安装不用截开管路，适用于大管径的测量，运输方便，性价比高，适用对

　　测量精度要求不高的现场

　　概述：

　　ZRN-LDC-B系列分体式电磁流量计测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

　　ZRN-LDC分体式电磁流量计产品特点：

　　1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;

　　2、测量管内无阻碍流动部件，无压损，直管段要求较低;

　　3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择;

　　4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1;

　　5、转换器可与传感器组成一体型或分离型;

　　6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠;

　　7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量;可显示.庄、反流量，并具有多种输出：电

　　流、脉冲、数字通讯、HART;

　　8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能;

　　ZRN-LDC-B分体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。 ZRN-LDC系列分体式电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

　　性能特点

　　◆仪表结构简单、可靠，无可动部件，工作寿命长。

　　◆无截流阻流部件，不存在压力损失和流体堵塞现象。

　　◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

　　◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

　　◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

　　◆备有管道式、插入式等多种流量计型号。

　　◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

　　◆具备一体化和分离型两种型式。

　　◆高清晰度LCD背光显示。

　　技术参数

　　◆仪表精度：管道式0.5级、1.0级;插入式2.5级

　　◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

　　◆流速范围：0.2～8m/s

　　◆工作压力：1.6MPa

　　◆环境温度：-40℃～+50℃

　　◆介质温度：聚四氟乙烯衬里≤180℃??????

　　橡胶材质衬里≤65℃

　　◆防爆标志：ExmibdⅡBT4

　　◆防爆证号：GYB01349

　　◆外磁干扰：≤400A/m

　　◆外壳防护：一体化型： IP65;

　　分 离 型： 传感器IP68水下5米，仅限于橡胶衬里

　　转换器IP65

　　◆输出信号：4～20mA.DC，负载电阻0～750Ω

　　◆通讯输出：RS485或CAN总线

　　◆电气连接：M20×1.5内螺纹，φ10电缆孔

　　◆电源电压：90～220V.AC、24±10%V.DC

　　◆最大功耗：≤10VA

　　仪表选型◆ZRN-LDC-B电磁流量计量程范围确认

　　一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦;对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

　　在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

　　Q=πD2V/4

　　Q:流量(㎡/h) D:管道内径 V：流速(m/h)

　　电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

　　◆参考流量范围
