分体管段式超声波流量计
管段式传感器是采用法兰将管段传感器及配套的ZRN-100F1主机，

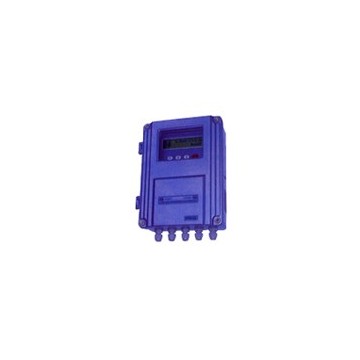

标准壁挂式(F1)
组成分体管段式超声波流量计。与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。 卫生型管段式传感器 π型管段式传感器 标准管段式传感器
技术参数卫生型管段式π型管段式标准管段式
适用主机一体式、分体式、经济型、流量模块一体式、分体式、经济型、流量模块、水表
适用管径DN25-DN80DN15-DN40DN50-DN1000
材 质不锈钢碳钢(不锈钢选购)
工作频率1MHz
连接方式活接连接法兰连接
适用温度-40℃～160℃
标 定整机在线标定
防护等级IP68(可潜水工作，水深≤3米)
外形尺寸见下表
公称压力见下表
介质种类水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。
介质浊度≤20000ppm且气泡含量小
管道衬材无
信号电缆SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗干扰性，
并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
二、超声波流量计产品特点：
■高精度测量，精度优于1.0%，线性度优于0.5%，重复性优于0.2%。
■测量范围宽,可测量流速范围0～32M/S。
■管道内无可动部件，无阻流部件，所以无压力损失。
■多种机型，实现多种功能;三种安装方式，安装方便，简单，灵活。
■高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂;
■具有RS232、RS485、Modbus、M-BUS等数字通讯信号输出;
■具有自检与自诊断功能;
