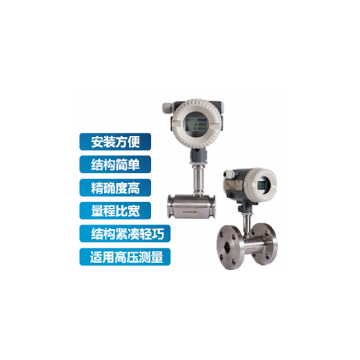

ZRN-LW涡轮流量计
一、ZRN-LW涡轮流量计用途：
ZRN-LW涡轮流量计与显示仪表配套组成涡轮流量计。传感器具有精度高，重复性好，寿命长操作简单等特点。可广泛应用于石油，化工，冶金，造纸等行业测量液体的体积瞬时流量和体积总量。
二、ZRN-LW涡轮流量计特点：
★ 压力损失小，叶轮具有防腐功能。
★ 具有较高的抗电磁干扰和抗震动能力，性能可靠工作寿命长。
★ 采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示
器。修正公式精度优于±0.02%。
★ 仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。
★ 采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。
ZRN-LW系列智能一体化涡轮流量计是采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为ZRN-LW-□B型和ZRN-LW-□C型。
ZRN-LW-□B型：供电电源采用3.2V10AH锂电池(可连续运行4年以上);无信号输出功能。
ZRN-LW-□C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
二、涡轮流量计产品特点
1. 高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R;
2. 重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计;
3. 具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正
4. 所有有效数据掉电后保持10年不丢;
5. 范围度宽，中大口径可达1:20，小口径为1:10;
6. 结构紧凑轻巧，安装维护方便，流通能力大;
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表;
8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
9. 可涡轮流量计制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、ZRN-LW涡轮流量计基本参数与技术性能
1.技术性能：表1
2涡轮流量计.测量范围及工作压力：表2
三、ZRN-LW涡轮流量计涡轮流量计主要技术参数:
★ 流量计规格，基本参数和性能指标
(见表二)
★ 准确度：0.5级、1.0级;
★ 使用条件：
1、 环境温度-20℃～50℃;
2、 相对温度：5%～95%;
3、 被测介质温度：-20℃～120℃;
4、 大气压力：86Kpa～106Kpa;
5、 防爆等级：ibⅡBT4.
★ 信涡轮流量计号传输距离：传感器至显示器的距离可达1000m。
四、ZRN-LW涡轮流量计 电气特性：
1、 显示方式：
(1)LWGY 远传显示：脉冲输出(配显示仪表);
(2)LWY 现场显示：7位LCD显示累积流量，单位(m3)
7位LCD显示瞬时流量，单位(m3/h)
(3)LWGB 涡轮流量变送器：(配显示仪表)。
2、输出功能：
(1)LWGY 脉冲输出，p-p值由供电电源确定;
(2)LWY 可带脉冲输出或4~20mA两线制电流输出;
(3)LWGB 4~20mA两线制电流输出。
3、供电电源：
(1)LWGY：DC5~24V;
(2)LWY：3V锂电池安装于仪表内部可连续使用八年以上;
(3)LWGB：DC24V。
五、ZRN-LW涡轮流量计 安装方式：
