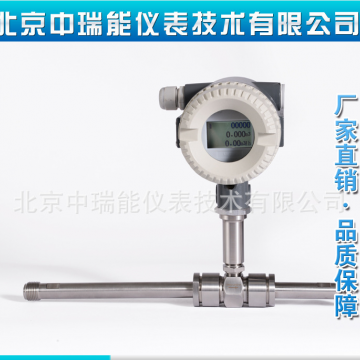

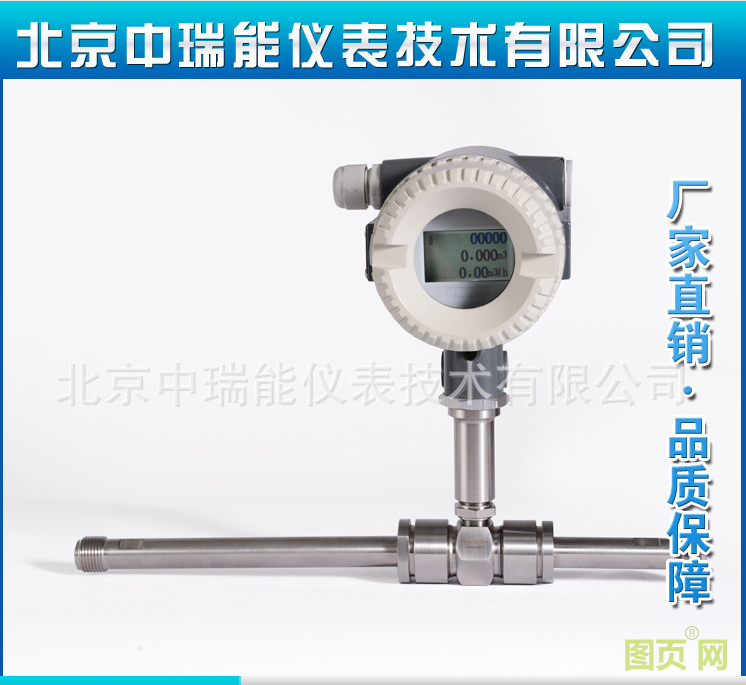

ZRN-LW-B电池供电液体涡轮流量计
产品简介： 现场显示型(电池供电涡轮流量计)
介质温度：(-20～80) ℃、(-20～120) ℃;环境温度：(-20～55) ℃;
准确度：0.2级(特定)、0.5级、1级; 重复性：指示值的±0.2%;
供电电源：电池3V锂电池供电，可连续使用3年以上;
显示方式：现场单排或双排液晶显示瞬时流量和累计流量;
本体材质：304钢、316钢、316L钢;
叶轮材质：2Cr13(镀镍、镀钛处理)、PVC;
轴承材质：硬质合金、陶瓷(需定做);
连接方式：螺纹、法兰、法兰夹装、卫生卡箍接口;
法兰标准：GB/T9112、9113、9115、9117-2000国家标准;
工作压力：1.6～2.5MPa(25～42MPa高压需定做加工);
防护等级：IP65;防爆等级：ExdIICT5;
产品详细介绍：
一、ZRN-LW-B电池供电液体涡轮流量计概述
ZRN-LW涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
二、ZRN-LW-B电池供电液体涡轮流量计产品特点：
1.传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2.结构简单、牢固以及拆装方便。
3.测量范围宽，下限流速低。
4.压力损失小，重复性好，精确度高。
5.具有较高的抗电磁干扰和抗振动能力。
三、ZRN-LW-B电池供电液体工作涡轮流量计原理：
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;
式中：
f——脉冲频率[Hz];
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量(工作状态下)[m3/h];
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
四.涡轮流量计主要技术性能：
1.公称通径：(4～200)mm基本参数见表一;
2.介质温度：(-20～80)℃、(-20～120)℃;
3.环境温度：(-20～55)℃;
4.准 确 度：±0.2%、±0.5%、±1%;
5.检出器信号传输线制：三线制电压脉冲(三芯屏蔽电缆);
6.供电电源：电压：12V±0.144V, 电流：≤10mA;
7.输出电压幅值：高电平≥8V，低电平≤0.8V;
8.传输距离：传感器至显示仪表的距离可达250米;
9.现场显示型供电电源：3V(锂电池供电，可连续使用3年);
10.显示方式：现场液晶显示瞬时流量和累计流量;
11.现场显示带信号输出供电电源：24V;4～20mA两线制电流输出，远传距离500米。 五、使用
◆ 使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。
◆ 传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门(阀门应安装在流量计后端)，严禁传感器处于无液体状态时受到高速流体的冲击。
◆ 传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
◆ 传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。(此项非常重要)
◆ 配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。
◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)
◆ 在涡轮流量计传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无显示，应检查有关各部分，排除故障。
