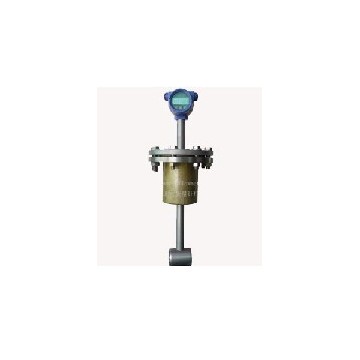

ZRN-LW-Z插入式涡轮流量计
产品名称：ZRN-LW-Z插入式涡轮
产品简介：插入式液体涡轮流量计
1、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术。
2、抗电磁干扰和抗振能力强;更换叶轮和轴承后，仪表系数不变。
3、流量范围宽，下限流速低;成套流量计对流体总量的计量误差小。
4、几乎无压力损失，节省动力电耗。
5、传感器可露天安装，整个传感器可长期淹没在水中使用。
6、水平，竖直，倾斜的管道均可使用。
7、成套流量计的购置，安装和维修费用低。
插入式涡轮流量计LWC-Q、LWC-QB(切向型)、LWC-Z、LWC-ZB(轴流式)(以下简称传感器)与显示仪表组成插入式涡轮流量计。可对DN200~DN1400管道源水和净水进行瞬时流量及累计总量的计量。
型号中字母含义：L—流量
W—涡轮流量传感器系列
C—插入式传感器
Q—切向式涡轮传感器
Z—轴流式涡轮传感器
B—不停水装、拆型(带截止阀)
随着工农业的发展和城市人口增长，大口径管道水流量计量的作用日益突出。插入式涡轮流量传感器——轴流式和切向式——是针对不同使用条件研制的。两种传感器有共性也有各自特点。
二、ZRN-LW-Z插入式涡轮流量计产品特点：
结构简单，信噪比高，抗干扰(尤其是振动干扰)能力强。用户易于掌握使用及维修技术。尽管传感器中有转动部件，但由于采用了新型耐磨，减磨材料，能确保足够长的使用寿命。即使在特殊情况下(如管道中较大异物造成损坏)需要更换叶轮，由于精确的制造技术，可保证仪表系数不变。
作为插入式传感器，自身造价低，在管道中几乎不产生压力损失，而且冬季无需供热保温，因此它又是一种节能型仪表。
B型传感器在装、拆时，不需停水，因而在设计管网时，不需旁路管道，这样表井空间可大大缩小，因而基础投资及日后维护费可减少。
性能好，适用性强。作为涡轮流量计，重复性好，使用可靠。
Q型传感器更适用于源水，叶轮在转动过程中可随时将挂上的悬浮物甩掉。
Z型传感器使用流量范围宽，下限流速较低，更适用于洁净的自来水等。(详见表1、表2)
三、ZRN-LW-Z插入式涡轮流量计基本参数
使用条件
(1)针对传感器上游不同扰流器件，在传感器上、下游应有不同长度的直管段。(详见表3)
(2)管道内必须满管，无大量气体。
(3)注意管道内洁净，尤其是Z型传感器，其上游应有可靠的过滤装置。
流量范围：
说明：对需要计量流速0.1m/s以下流量的，可特殊订货。
温度：
(1)被测流体温度<70℃;(2)环境温度：-20℃～50℃;(3)工作压力：≤1.0MPa
传感器上、下游直管段
传感器中涡轮头轴线与管道轴线位置关系
Q型：应垂直，偏角不大于5°
Z型：应水平，偏角不大于5°
(均以流向标志为准)
