ZRN-LZB玻璃转子流量计
ZRN-LZB玻璃转子流量计
玻璃转子流量计技术参数
精度等级： 2.5 / 4.0
适用介质：气体、液体
工作压力： ≤ 1.0 MPa
介质温度： 0 ～ 120℃
各规格流量参数见产品样本
主要特点
显示直观，价格低廉
流量范围
ZRN-LZB-
产品型号通径 mm流量范围
液体气体外形
LZB—220.4 ～ 4ml/min6 ～ 60ml/min
0.6 ～ 6ml/min10 ～ 100ml/min
1.0 ～ 10ml/min16 ～ 160ml/min
1.6 ～ 16ml/min25 ～ 250ml/min
LZB—332.5 ～ 25ml/min40 ～ 400ml/min
4 ～ 40ml/min60 ～ 600ml/min
6 ～ 60ml/min100 ～ 1000ml/min
10 ～ 100ml/min160 ～ 1600ml/min
LZB—441 ～ 10L/h16 ～ 160L/h
1.6 ～ 16L/h25 ～ 250L/h
2.5 ～ 25L/h40 ～ 400L/h
LZB—662.5 ～ 25L/h40 ～ 400L/h
4 ～ 40L/h60 ～ 600L/h
6 ～ 60L/h100 ～ 1000L/h
LZB—10106 ～ 60L/h100 ～ 1000L/h
10 ～ 100L/h160 ～ 1600L/h
16 ～ 160L/h250 ～ 2500L/h
LZB—151516 ～ 160L/h0.25 ～ 2.5m 3 /h
25 ～ 250L/h0.4 ～ 4.0m 3 /h
40 ～ 400L/h0.6 ～ 6.0m 3 /h
LZB—252540 ～ 400L/h1 ～ 10m 3 /h
60 ～ 600L/h1.6 ～ 16m 3 /h
100 ～ 1000L/h2.5 ～ 25m 3 /h
LZB—4040160 ～ 1600L/h4 ～ 40m 3 /h
250 ～ 2500L/h6 ～ 60m 3 /h
LZB—5050400 ～ 4000L/h10 ～ 100m 3 /h
600 ～ 6000L/h16 ～ 160m 3 /h
LZB—80801000 ～ 10000L/h50 ～ 250m 3 /h
1600 ～ 16000L/h80 ～ 400m 3 /h
LZB—1001005000 ～ 25000L/h120 ～ 600m 3 /h
8000 ～ 40000L/h200 ～ 1000m 3 /h
ZRN-LZB-( ) 微小流量玻璃转子流量计(该型流量计尺寸为短型，外形尺寸见下页外形尺寸表的B和C尺寸)
ZRN-LZB-( ) 微小流量玻璃转子流量计包括DN3、DN4、DN6、DN10四种通径,可以检测气体或液体的微小流量,且结构轻巧,调节灵敏,安装简单,广泛用于微量检测分析环保、医疗轻工、仪器、科研等部门,可为各种分析仪器、环保仪器、医疗设备及其他科学实验装置配套.
通径
DN
(mm)型号测量范围精确度
等级锥管
长度
(mm)允许被测液体状态
水 (20℃)空气 ,20℃,101325pa温度 (℃)压力 (mpa)
3LZB-3W
LZB-3WB0.4-4毫升/分
0.6-6毫升/分
1.6-16毫升/分2.5-25毫升/分
4-40毫升/分
6-60毫升/分
10-100毫升/分6-60毫升/分
10-100毫升/分
16-160毫升/分
25-250毫升/分
40-400毫升/分60-600毫升/分100-1000毫升/分160-1600毫升/分2. 5;4 1000-60≤0.2
4LZB-4W
LZB-4WB16-160毫升/分
25-250毫升/分
40-400毫升/分 0.3-3升/分
0.6-6升/分
6LZB-6W
LZB-6WB0.04-0.4升/分
0.06-0.6升/分
0.1 -1升/分0.7-7升/分
1-10升/分
1.5-15升/分2.5
10LZB-10W
LZB-10WB0.1 -1升/分
0.16-1.6升/分3-30升/分
5-45升/分2.5120
上图： ZRN-LZB-2 3 4 6 10 外形图
1流出嘴7浮子
2上基座8下压紧帽
3上压紧帽9下基座
4锥形玻璃管10流入嘴
5有机罩壳11针型阀
6支承板

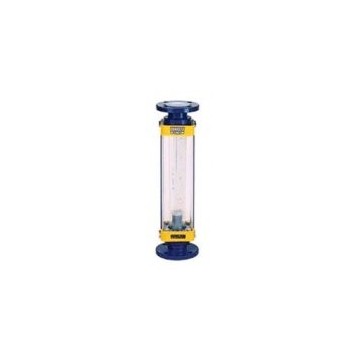

右图： LZB-15 ～ 100 外形图
1基座6压盖
2标牌7支撑板
3罩壳8螺钉
4锥形玻璃管9衬套
5浮子
公称通径 mm形式尺寸连接方式
H1H2H3ФE软管连接
2A170192210629×24
B110132150629×24
C80102120629×24
3A170192210629×24
B110132150629×24
C80102120629×24
41782042301043×33
61782042301043×33
101782082441248×40
159565470154 - Ф14法兰连接
2511585470254 - Ф14
40145110570404 - Ф18
50165125570504 - Ф18
80185150660804 - Ф18
1002051706601004 - Ф18
表内尺寸均为名义尺寸，厂家保留更改尺寸而不预先通知的权利。
法兰按照国标 JB79-59铸铁法兰
