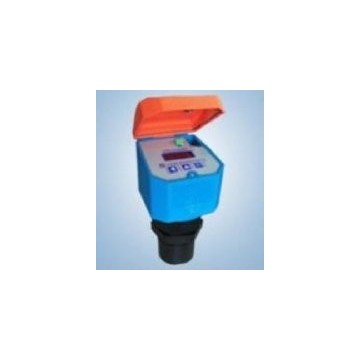

ZRN703一体化超声波液位计
∷ZRN703一体化超声波液位计产品简介∷
ZRN703系列超声波液位计是一种智能非接触式液(物 )位测量仪表。产品具有发射功率可调整，全量程内增益控制，自动温度补偿等功能，并采用独创的检测和计算方法，能识别虚假信号，从而有效去除各种干扰信号。由于采用独创的检测和计算方法从 根本上提升了该系列产品的测量精度及数据稳定性。产品可广泛用于各种液体的液位和固体的物位测量，同时也可用于测距使用。
安装示意图
ZRN703超声波液位计技术原理
超声波物位计安装于容器上部在电子单元的控制下，探头向被测物体发射一束超声波脉冲。声波被物体表面反射，部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。电子单元检测该时间，并根据已知的声速计算出被测距离。通过减法运算就可得出物位值。由于温度对声速具有影响，所以仪表应测量温度，以修正声速。
ZRN703超声波液位计
本系列产品采用二线制技术，供电和信号输出共用一根两芯电缆，输出4～20mA电流信号。产品特点：
● 最大量程可达30m
● 最小分辨率1mm
● LCD大显示屏
● 智能信号处理技术
● 全塑料防腐外壳
● 专利的换能器结构
● 简单的按键设定参数
● 灵活的安装方式
● 探头可加长
ZRN703超声波液位计防护等级IP67
无需等待容器排空或加满，无需附加的遥控器螺纹(法兰) 固定孔(支架)
要选择一个好的安装位置，设计合适的安装接口。
① 安装位置要尽可能选择液面平稳、料面平整的位置，同时远离扶梯、进料口、出料口，尽可能与容器壁保持较远的距离，远离搅拌器。
② 安装接口要求开口尺寸足够大，当为法兰安装时，法兰下面的接管长度要设计合理，对于我公司的10米、12米量程的物位计，接管长度应不大于15cm，选择DN80以上的法兰口。
对于15米、20米、30米和40米量程的物位计，接管长度应不大于20cm;选择DN200以上的法兰口。
对于8米以下量程的物位计，对接管长度无要求，可适当设计，以消除盲区的影响，并选择DN65以上的法兰口。
ZRN703一体化超声波液位计技术问答
1. 超声波物位计适于什么样的应用环境?
通常应用于温度在-40℃～100℃之间、压力在3Bar(5kg/cm2)以下的场所进行液位或料位的测量。
在常温、常压的情况下，选择超声波物位计测量液体液位是最佳的选择，具有工作可靠、安装简便、使用周期长、免维护的特点，并具有相对的价格优势。
由于超声波液位计在测量物位时，与被测介质不接触，同时为全密闭防腐结构，因此对于粘稠的、腐蚀性的、浑浊的等各种液体的液位测量，效果最佳。
2. 对于密闭容器内的挥发性的液体的液位测量，应注意那些事项?
应注意两点：
a 容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现一定的误差;
b 挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。
我公司产品能够满足以上要求，并有大量的实践应用。
3. 超声波液位计对固体料位的效果如何吗?
使用超声波物位计进行料位测量是可行的，有足够的应用经验和成功实例。
在对料位进行测量时，应选择好安装位置，选择料面相对平整的位置;对于粉末状的料位，可选择功率(量程)更大的物位计进行测量。
4. 对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量?
有三种可行的办法：
a 选用具有自动功率控制功能的超声波液位计
b 选用更大量程的超声波液位计
c 在液体中加入塑料管，测量塑料管内液位
5. 两线制超声波物位计与三线制超声波物位计有和不同?
两线制超声波物位计其供电(DC24v)与信号输出(DC4-20mA)共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率相对略微微弱一些。
三线制超声波物位计实际上为四线制，其供电(DC24v)与信号输出(DC4-20mA)回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。其优势是发射功率较大。
6. 什么是超声波物位计的盲区?
超声波物位计在发射超声波脉冲时，不能同时检测反射回波。由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。被测的最高物位如进入盲区，仪表将不能正确检测，会出现误差。如有需要，可以将物位计加高安装。
7. 在工程设计选型时，最应注意的问题是什么?
8. 超声波物位计是超声波液位计和超声波料位计的统称。
当用于测量液体液位时，通常称为超声波液位计。
当用于测量固体料位时，通常称为超声波料位计。 适应寒冷地区室外密闭容器安装，防止结霜。
