ZRN704分体式超声波液位计
∷ZRN704分体式超声波液位计产品简介∷
ZRN704系列超声波液位计是一种智能非接触式液( 物)位测量仪表。产品具有发射功率可调整，全量程内增益控制，自动温度补偿等功能，并采用独创的检测和计算方法，能识别虚假信号，从而有效去除各种干扰信号。由于采用独创的检测和计算方法 从根本上提升了该系列产品的测量精度及数据稳定性。产品可广泛用于各种液体的液位和固体的物位测量，同时也可用于测距使用。

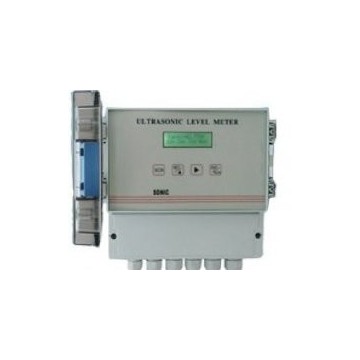

TU704分体型超声波液(物)位仪
ZRN704分体式超声波液位计主要参数及功能：
电 源：标准配置220VAC或24VDC
信号输出：4~20mA或选配RS485
接 线：换能器和仪表4线连接(导线规格只要能满足机械强度就可，推荐4芯屏蔽线，屏蔽层单头接GND仪表地，最大传输距离≤300m)
量 程：0~30m
显 示：6位LCD,菜单可选背光常亮和关闭(关闭有延迟)
发射全角：6°~12°(发射角的大小和测距能力成正比)
工作模式：测量距离或测量液位
液位设置：“安装高度”或“当前液位”
电流跟踪：“异常即跟”模式或“异常等待”模式
盲 区：0.25~0.90m，盲区的大小和测距能力成正比，盲区固有
分 辨：测量距离<10m时：1mm.测量距离≥10m时：10mm
探头防护：IP67、IP68
精 度：0.25%、0.5%
环境温度：-20~+55℃
探头外形：外形尺寸：205(高)×115(宽)不含防水进线头×120(深)
探头安装：开孔螺母安装，螺纹：M66×3
开 孔：68mm
探头外壳：高强度工程尼龙(PA6 GF30)
控制输出：1.壁挂式3组6路继电器可编程控制输出
2.超声波液位计盘装式2组4路继电器可编程控制输出
壁挂式外形安装尺寸：
仪表尺寸：184(高)不含防水进线头×231(宽)×118(深)
仪表安装：壁挂安装
外壳材料：ABS工程塑料
盘装式外形和安装尺寸：
仪表尺寸：160(宽)×80(高)×100(深)mm
开孔尺寸：152×76mm
仪表材料：ABS工程塑料
A、分体壁挂机仪表尺寸图
B、分体盘装机仪表尺寸图 C 、 一体2线，3线仪表尺寸图
安装示意图
