ZRN-WZP-P贴片式温度传感器
一、ZRN-WZP-P贴片式温度传感器产品简介
ZRN-WZP-P系列贴片式pt100温度传感器主要用于测量物体表面的温度，它通过螺钉或其它固定方式将传感器贴在物体表面，实现较理想的测温效果。贴片式温度传感器和被测物体接触面积大，接触紧密，所以在一些表面温度测量方面具有比较明显的优势：测温准确性高、反应速度快，体积小方便固定安装。
型 号 | 技 术 参 数 |
ZRN-WZP-P | 1. 铂电阻：Pt100、Pt500、Pt1000 测温范围：（-80～300）℃ 2. 常用精度等级：A级：±（0.15+0.002|t|）℃ B级：±（0.30+0.005|t|）℃ |t|---实测温度的绝对值 3. 常压，对于存在压力的工况，请注明压力大小 |
(A1)I
(A2)II

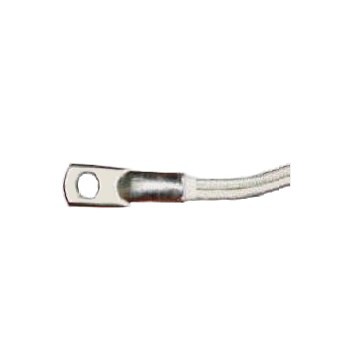

此为示意图，以实际产品为准
ZRN-WZP-P贴片式温度传感器常用尺寸:
a= 15(L) ×5（W）×3(H) (铝质)
b= 30(L) ×25（W）×10(H) (铝质)
c= 40(L) ×15（W）×15(H) (铁质)
贴片式温度传感器主要用于测量物体表面的温度，贴片式温度传感器通过螺钉或磁铁将传感器贴在物体表面，实现较理想的测温效果。此款贴片温度传感器通过配合不同类型的热电阻、热电偶可以测量各种范围的温度。 技术参数 铂热电阻：Pt100、Pt500、Pt1000 测温范围：（-200～400）℃ 精度等级：A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃ 注：|t|为实测温度的绝对值。 热电偶：K型偶（0-900℃）等 精度等级：II级 贴片式温度传感器测温方式：接触式测温 贴片式温度传感器 默认规格参数（适用于250℃内的热电阻信号或0-600℃热电偶） 长度（L）=40mm 宽度（W）=20mm 厚度（D）=10mm 固定孔直径=8 mm 探头直径D=6 mm 探头长度：对于热电偶信号超过100℃时，就要将探头做到足够长，以便温度降到100℃内 注： 1、对于测量高于250℃的热电阻信号（Pt100、 Pt1000等），探头直径 D=8mm 贴片厚度=12mm2、对于测量高于600℃的热电偶信号（K、E等），探头直径 D=8mm 贴片厚度=12mm3、对于特殊的测温要求，可以定制贴片传感器的外形尺寸及固定孔和传感器的直径等参数
选 型 表 | |||||||||
ZRN-WZP-P | 铂热电阻型号 | ||||||||
A□ | 1=Ⅰ 2=Ⅱ a型尺寸（无磁性） b型尺寸（0=无磁性, 1=有磁性) c型尺寸（0=无磁性, 1=有磁性)
指定 | 传感器结构 | |||||||
B□ | 1=Pt100 5=Pt500 10=Pt1000 | 传感器类型 | |||||||
T□ | 1=-50～80 2=0～100 3=-50～200 4=-50～250 指定 | 温度范围(℃) | |||||||
P□ | B=B级 A=A级 指定 | 传感器精度 | |||||||
Y□ | 1=1000 2=2000 指定 | 引线长度(mm) | |||||||
E□ | 2=两线 3=三线 4=四线 | 引线线制 | |||||||
F□ | 1=聚氯乙烯PVC（-20～80℃） 2=聚氨酯TPU（-50～100℃） 3=特氟龙（-50～250℃）
指定 | 引线材质 括号内为引线常用温度范围 | |||||||
H□ | 0=均无,可不填 1=均有 | 导线屏蔽层 / 线缆护套 | |||||||
Z□ | 0=无,可不填 指定 | 特殊要求 | |||||||
备注： 对于用户指定的参数要求，直接以数字或文字标注出来即可 选型举例： ZRN-WZP-P -A2b1- B1 –T3 –PA- Y1- E3/F3/H1 说明: PT100, 测温范围-50～200℃，精度A级，引线长1ｍ，三线制， 尺寸为30(L) ×25（W）×10(H)，有磁性 | |||||||||
