∷ZRN-WRB一体化温度变送器产品简介∷

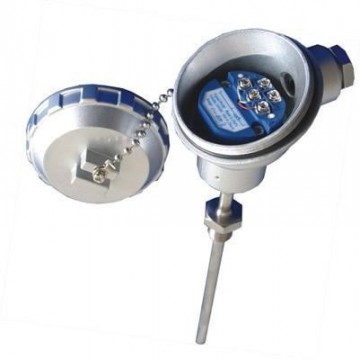

ZRN-WRB系列一体化温度变送器由测温探头，温度转换模块，保护外壳三部分组成。测温探头采用高阻型PT1000铂电阻，通过内部转换模块的稳压滤波，运算放大，非线性校正，V/I转换，恒流及电源反接保护等电路处理后，转换成与温度成线性关系的电信号输出，产品广泛应用于石化，电力，冶金，医药，食品等工业领域的测温过程控制配合仪表或PLC组成计算机集散测控系统。型 号技 术 参 数
1、基本结构:传感器+(连接装置+接线盒+保护管)+变送模块
2、长度表示方法：L=保护管总长×插入长度(单位：mm,密封面以下为插入长度)
3、冷端长度的确定：由于确定了保护管的总长度和插入长度，也就确定了保护管非插入部分的长度，即冷端长度。冷端长度标准为150mm;低于125℃的温度测量，看温度对冷端影响情况可以适当加长，如250mm或者300mm。
4、冷端长度的用途：
a、变送模块的工作温度为-10～75℃，通过冷端长度使温度场到接线盒之间的传导和辐射温度降低，保护了变送模块的电路。
b、如果采用热电偶传感器就必须要有冷端长度。
c、保护接线端和线缆。
输 出：二线制4～20mADC
供 电：24VDC (12V～36VDC)
精 度：A级0.2%; B级0.5%
负 载：≥650Ω(24VDC)
输出保护：传感器开路时输出≤25mA,传感器短路时输出≤3.8mA
量 程：根据使用需求选择并定义。请参考 57页 *
安装形式：根据使用需求选择并定义。请参考52-55 页 *
功能结构：根据使用需求选择并定义。请参考56-57页 *
保护管长度：根据使用需求选择并定义。请参考 51页 *
(注：加*号的内容，定货时必须明确。)
