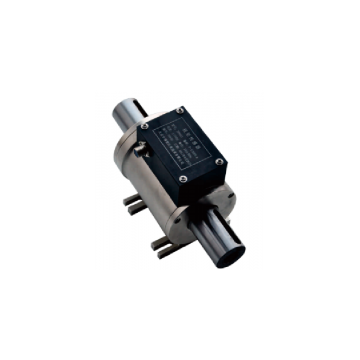

ZRN503系列动态扭矩传感器
一、ZRN503系列动态扭矩传感器应用范围：
ZRN503系列动态扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测;
4、可用于污水处理系统中的扭矩及功率的检测;
5、可用于制造粘度计;
6、可用于过程工业和流程工业中。
7、浓密机、搅拌机扭矩测量装置、扭矩测量装置、扭矩保护系统。
二、ZRN503系列动态扭矩传感器基本原理：
扭矩传感器的的测量原理：采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。
三ZRN503系列动态扭矩传感器产品特点：
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可;连续测量正反扭矩。
4.即可测量静止扭矩，也可测量动态扭矩。
四、扭矩传感器主要功能及性能指标：
指标名称扭矩传感器性能指标
测量范围0-±1N。m和0-±100000N。m(量程任选)
精 度0.1%F.S、0.25%F.S. 0.5%F.S
非线性<±0.08 % F· S
重复性<±0.06% F· S
迟滞<±0.05% F· S
信号输出10KHz±5KHz脉冲信号，4-20mA电流,
1-5V或0-5V电压信号，
USB直接相连(或按客户要求订做)
转速60个脉冲/转或120个脉冲/转
零点温飘：<0.2 % F· S /10℃
响应频率100us
环境温度-20 ～ 70℃
电源电压：±15V±5%或15~36VDC
总消耗电流<130mA
长期稳定性<±0.3% F· S
绝缘阻抗：>500MΩ
断裂负载：200 %
防护等级IP65
五、规格尺寸对照表
扭矩传感器安装方式：
(1) 水平安装:如图11所示:
(2) 垂直安装:图12所示:
扭矩传感器 应用案例：
如上图-普通常规电机测试平台
应用ZRN系列扭矩传感器组建交直流电机测试系统 。测试电机的转矩、转速、功率等参数。
其它常规用法还有：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测;
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;
