ZRN504盘式动态扭矩传感器
盘式扭矩传感器在引进德国扭力传感器技术的基础上研制出专业测量扭矩参数的传感器。具有紧凑的外形和多种可选择的安装方式。不仅适用于实验室，也适用于工业环境中。供电和测量信号都采用非接触式传输方式，适用于长时间使用而低磨损，并且无需任何维护。针对不同的应用，还可以在传感器中增加转速测试。
ZRN504盘式动态扭矩传感器选型举例：
ZRN504-100A2B2Rb11Y1 对应参数为：盘式扭矩传感器-量程0-100N.m 供电：24V 输出4-20mA
转速≤6000转/分，输出60脉冲/转，传感器精度为0.5%
注：ZRN504盘式扭矩传感器由于结构紧凑，转速测量传感器需要外置。
一、ZRN504盘式动态扭矩传感器特点:
本系列扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的信号传感器。
ZRN504型转矩传感器是ZRN503扭矩传感器的轴向长度最短形式.该形式中的平键及轴孔直径须按用户要求定制.
本系列扭矩信号传感器具备:
1. 静止外壳和旋转盘之间无轴承,可以适应长时间,高转速运转。
2. 精度高，稳定性好;5体积小，重量轻，易于安装;
3. 不需反复调零即可连续传递正反转扭矩信号;
4. 没有集流环等磨损件，可以高转速长时间运行;
5. 抗干扰性强;
二、ZRN504盘式动态扭矩传感器技术指标
1. 量程范围：5,10,20,50,100N·m; 2.精 度:0.5%F·S;
3.适用转速6000转/分以下.
4.环境温度：0℃-50℃ 5.频率响应：100 μs 6.自重= 2.8Kg
7.输出信号: 0-12v方波频率; 负载电流<10mA.
零扭矩:10 KHZ ; 正向满量程: 15KHZ ; 反向满量程:5 KHZ;
8.信号插座 : (1)0V. (2)+15V. (3)-15V. (4)空 .(5)扭矩信号.
三.ZRN504盘式动态扭矩传感器安装

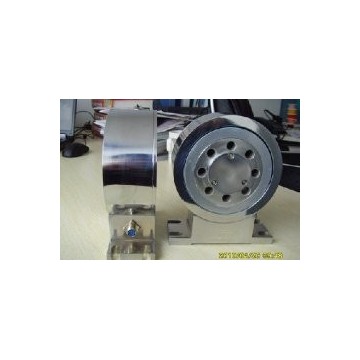

1.ZRN504型转矩传感器由静止外壳和旋转盘两部分组成.
2.按照定位色点将静止外壳套在旋转盘的外侧. 定位色点不可套反!
3.将旋转盘的一端通过法兰联轴器分别与动力或负载联接.
4.静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间不可接触!
四、ZRN504盘式动态扭矩传感器信号处理
1.使用ZRN系列扭矩仪直接显示扭矩值;
2.直接将扭矩频率信号送给计算机或PLD进行处理;
3.转换为4—20m A或1—5V模拟信号.
